Giới thiệu hệ thống hàn giàn giáo Ringlock

Hệ giàn giáo Ringlock hay còn gọi là giàn giáo đĩa ra đời cách đây hơn 40 năm tại Đức và Mỹ được sử dụng phổ biến cho các công trình xây dựng chủ yếu thi công chống sàn bê tông,

bao che bảo vệ công trình, lắp dựng sân khấu, lắp dựng thi công thao tác…

Hiện nay ở Việt Nam hệ giàn giáo Ringlock đã trở nên phồi biến với các tên gọi khác nhau như là giáo hoa thị hay giáo đĩa, sự có mặt có nó đã thay thế cho hệ giá cũ cổ điển không còn an toàn và tin cậy nữa.

Cấu tạo của hệ giáo đĩa khá đơn giản nó bao gồm cây chống đứng thường dùng thép ống D49 chiều cao tiêu chuẩn từ 1m, 1.5m, 2m và 3m

trên thân của ống thép có hàn các đĩa hình hoa thị dầy 10mm, đường kính 122mm dùng để kết nối thanh giằng, ngang giằng chéo.

Để hàn đĩa giáo hình hoa thị vào thân ống chủ yếu sử dụng công nghệ hàn MIG, để tăng năng suất và hiệu quả hàn giáo chúng tôi:

Công Ty Cổ Phần Công Nghệ Tự Động Và Rô Bốt – Robotec đã nghiên cứu chế tạo thành công máy hàn giàn giáo đĩa.

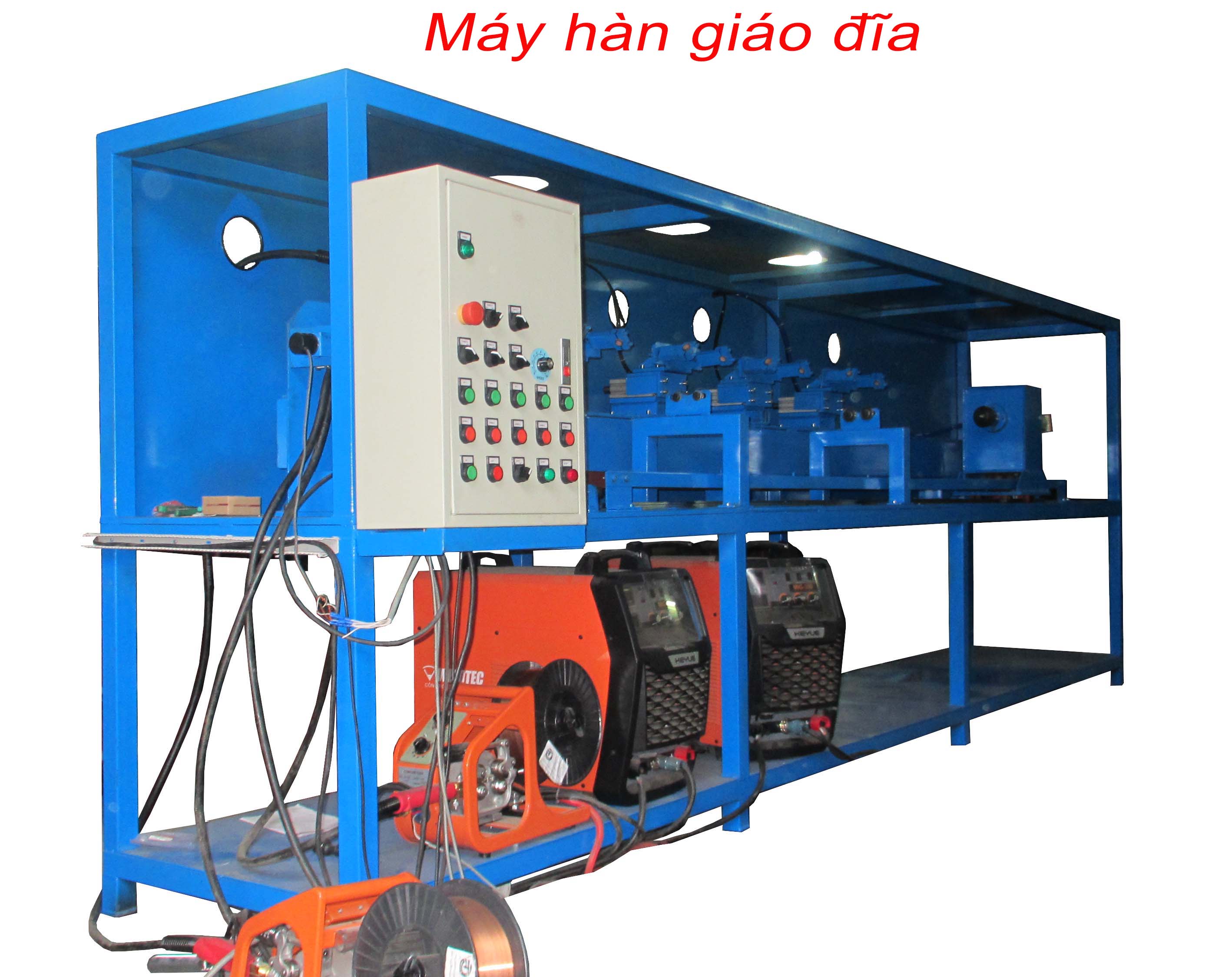

MÁY HÀN TỰ ĐỘNG 10 MỎ

Model: HTĐ-10M

Sản xuất: Robotec – Việt Nam

Thông số kỹ thuật:

1. Bộ gá quay

Đường kính ống: ɵ 49
Chiều dài ống: 3.500mm
Công suất Motor quay: AC 400W/3phase
Tốc độ quay: 100 – 1.000mm/phút điều chỉnh tốc độ quay bằng biến tần với dải điều chỉnh rộng, độ chính xác cao.
Điều khiển góc hàn bằng Encoder
Cơ cấu chống tâm bằng máy nén khí
Khung bệ đỡ máy sơn màu xanh

2. Cụm lên xuống mỏ hàn
