MÁY GÁ ĐÍNH - HÀN - NẮN DẦM TỰ ĐỘNG

16/01/2018

MÁY GÁ ĐÍNH - HÀN - NẮN DẦM TỰ ĐỘNG

Hiện nay, ngành kết cấu thép đang phát triển mạnh mẽ, do đó việc gia công chế tạo các hệ thống dầm thép, kèo thép là vô cùng quan trọng, để làm được một cây dầm dài người ta thường làm như sau:

- Hàn đính: Việc ghép nối giữa bụng dầm và cánh dầm là công đoạn đầu tiên để tạo thành một cây dầm hoàn chỉnh. Nó có thể được làm nhờ vào nhiều người thợ cùng kết hợp ghép chúng lại,sau đó dụng máy hàn để hàn điểm. Việc này cũng có thể thực hiện bằng máy đó là sử dụng MÁY HÀN GÁ ĐÍNH DẦM tự động nhờ hệ thống xi lanh thủy lực và hệ thống máy hàn đính.

- Hàn liền: Sau khi bạn đã đính bụng dầm và cánh dầm lại với nhau nhờ quá trình hàn đính thì bạn cần phải hàn liền. Việc này cũng có thể thực hiện bằng nhiều người thợ cùng kết hợp hàn liền trên một cây dầm nhưng phương pháp này tốn rất nhiều thời gian, nhân lực mà hiệu quả lại không cao. Việc này cũng có thể được thực hiện bằng máy hàn dầm tự động đó là sử dụng CỔNG HÀN DẦM TỰ ĐỘNG 2 MỎ HÀN nhờ hệ thống xilanh ép, hệ thống hàn, hệ thống cấp và hút thuốc hàn tự động.

- Nắn dầm: Sau khi bạn hàn bụng dầm và cánh dầm bằng phương pháp thủ công thì việc cây dầm bị công vênh là điều không tránh khỏi, đồng nghĩa với việc làm cây dầm này chưa hoàn chỉnh, ảnh hưởng đến chất lượng. Nếu bạn kết hợp MÁY HÀN GÁ ĐÍNH DẦM và CỔNG HÀN DẦM TỰ ĐỘNG 2 MỎ HÀN thì cây dầm của bạn cũng rất đẹp nhưng khi đó mặt bằng sử dụng của bạn trở nên chật hẹp vì để hai máy lớn ở cạnh nhau, nhân công vận hành máy cũng nhiều hơn. Để tiết kiệm nhân lực, thời gian và không gian nhà xưởng thì người ta nghĩ tới việc chế tạo máy hàn dầm tự động có cả 3 chức năng: gá đính + hàn + nắn dầm tự động đó chính là chiếc máy hàn MÁY HÀN ĐÍNH NẮN DẦM

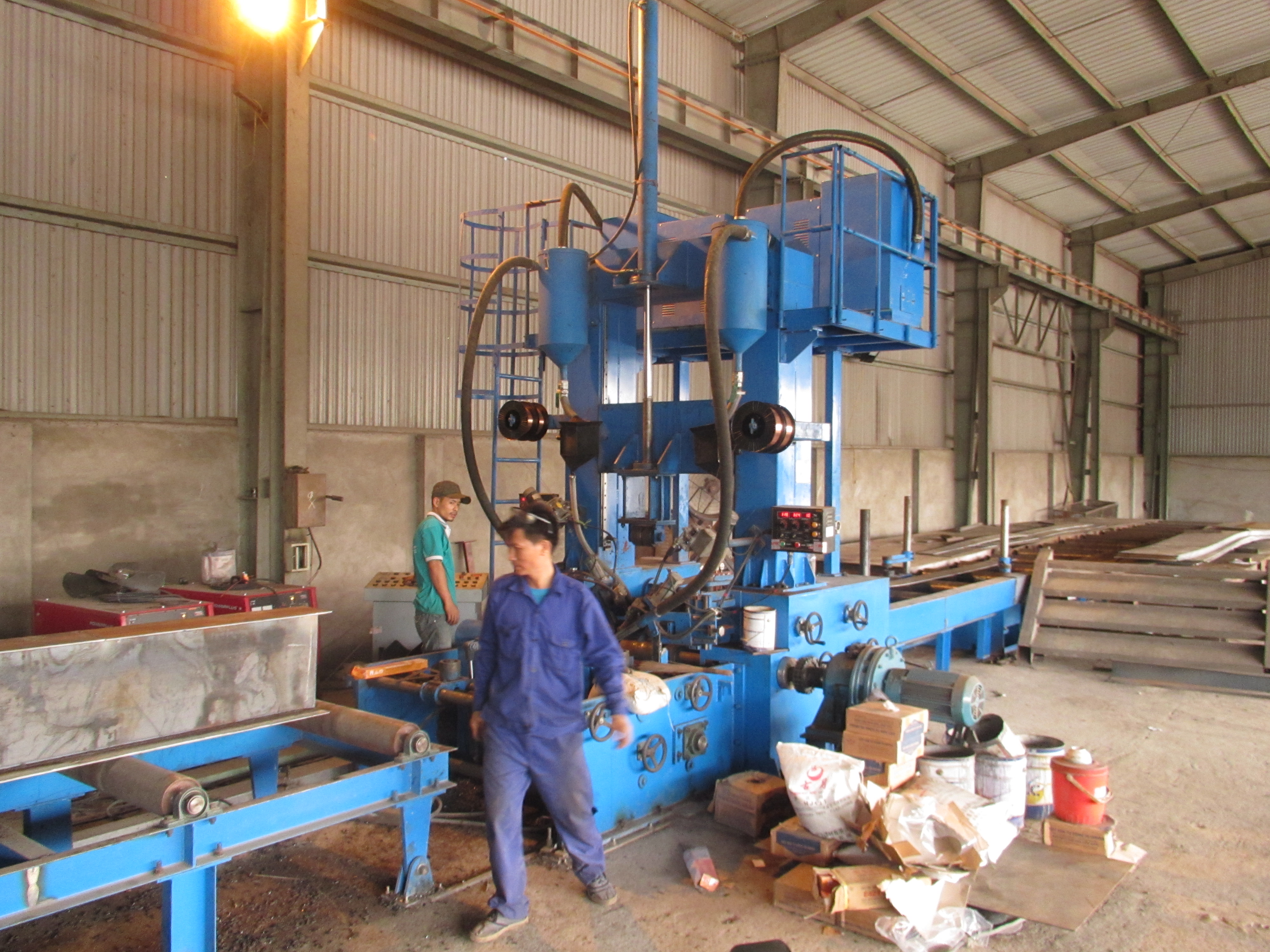

Máy được trang bị hệ thống băng tải con lăn để đưa phôi vào và ra, kết hợp với hệ thống tay nắn xi lanh thủy lực và động cơ nắn. Làm cho quá trình ghép bụng dầm và cánh dầm trở nên dễ dàng việc và không bị cong vênh trong quá trình hàn .Ngoài ra máy còn được trang bị nguồn hàn, mỏ hàn nghiêng giúp cho quá trình hàn trở nên dễ dàng, hệ thống cấp và hút thuốc hàn tự động làm cho mối hàn đẹp

Hệ thống đính – hàn – nắn với đính và hàn sử dụng hàn tự động dưới lớp thuốc, công nghệ hàn 1 dây 1 hồ quang:

+ Tốc độ đính-hàn-nắn: 0.2~2m/phút

+ Tổng công suất: 20KW (Công suất nguồn hàn là 180KVA)

Khả năng làm việc của máy:

+ Cánh dầm rộng: 200 ~ 800mm

+ Chiều dày cánh dầm: 6~40mm

+ Chiều cao dầm: 200~1500mm

+ Chiều dày bụng dầm: 6~32mm

+ Chiều dài dầm: 4000~15000mm

Hệ thống gá kẹp phôi trong tổ hợp:

+ Khi hệ thống con lăn đầu vào chuyển phôi vào, hệ thống xilanh thủy lực có con lăn sẽ ép chặt cánh dầm và bụng dầm.

Hệ thống hàn trong tổ hợp:

- Hệ thống sử dụng 02 nguồn hàn Mỹ

- Đường kính dây hàn: 2-4mm

- Dầm được dựng 90⁰và cả 2 mỏ của 2 nguồn hàn đều hàn đồng thời cùng 1 lúc.

- Mỏ hàn có thể điều chỉnh góc, điều chiều cao lên, xuống mỏ, giúp người công nhân dễ dàng trong việc quan sát cũng như chất lượng mối hàn được đảm bảo hơn.

- Hệ thống thu hồi thuốc tự đồng được bố trí 2 bên, hút và xử lý thuốc hàn, chuyển về phễu thuốc để bắt đầu chu trình dải thuốc mới trước khi hàn.

Hệ thống nắn dầm trong tổ hợp:

+ Thiết bị sử dụng hệ thống cơ khí với và động cơ với các gối đỡ, ép thẳng xuống cánh dầm vì sau khi thực hiện xong quá trình hàn, chân mối hàn co lại và cánh dầm có xung hướng cong về phía bụng dầm.

+ Thông số nắn cho phép với giới hạn bền lên đến 400MPa
