Tìm hiểu về hệ thống máy hàn dầm chữ H

04/02/2017

TÌM HIỂU HỆ THỐNG MÁY HÀN DẦM CHỮ H

1. Nguyên lý cấu tạo

Dầm chữ H được tạo bởi 2 cánh dầm và 1 bụng dầm, để ghép chúng lại với nhau thành dầm H chúng tôi đã thiết kế thành công máy hàn dầm chữ H với khả năng hàn nhanh và chính xác mang lại hiệu suất cao.
MÁY HÀN DẦM có hệ thống định vị tâm dầm, bụng dầm và cánh dầm được đưa vào - ra bằng giàn con lăn, hệ thống thủy lực, hệ thống điều khiển động cơ nắn, ép và hệ thống máy hàn CO2

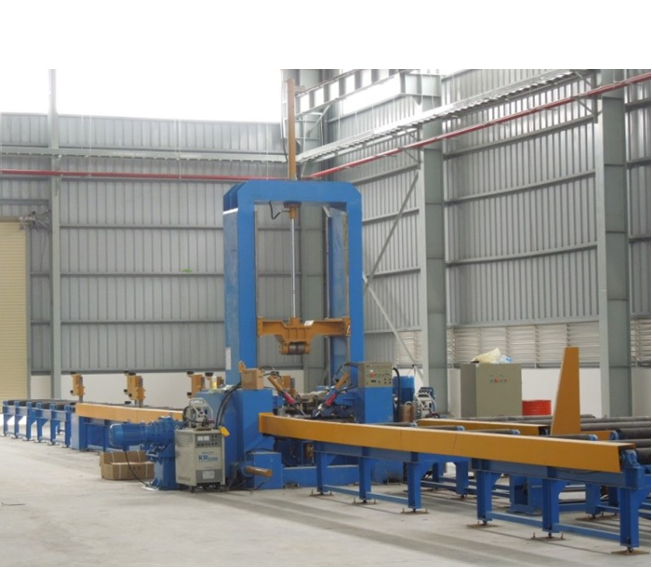

Kiểu dáng chính của MÁY HÀN DẦM chữ H là dạng cổng, hệ thống đẩy kéo dầm, xi lanh ép trên và xi lanh ép dưới, hệ thống định vị cánh dầm, thiết bị nắn dầm, mỏ hàn cố định, động cơ truyền động chính và các thiết bị dẫn động.
Thân máy dạng cổng kiểu một cửa với cột đứng dạng cổng đặt trên bệ đỡ hình chữ nhật với hệ thống đẩy kéo dầm truyền động rất êm.
Roller ép trên để cố định dầm bằng lực ép lên xuống của xilanh dầu " roller làm bằng kim loại 35CrMo đã được tôi cứng chống biến dạng"
Tấm đế là thép tấm với kết cấu hai vách để lắp hệ thống định vị tâm và có khoét lỗ công nghệ để đảm bảo máy hoạt động tốt và dễ dàng tháo lắp khi bảo dưỡng thay thế.
Để có 1 cây dầm đạt kỹ thuật thì thiết bị định vị bụng dầm và cánh dầm là rất quan trọng nó quyết định đến sự chính xác và hiệu quả của quá trình hàn dầm. Nguyên lý hoạt động là cả bụng dầm và cánh dầm cùng một lúc được hệ thống thủy lực tự động ép vào đúng vị trí.
Thiết bị cố định mỏ chủ yếu dùng cố định và dẫn hướng cho mỏ hàn giữ khoảng cách giữa mỏ hàn với vật hàn, xilanh gắn trên mỏ có thể tự động điều chỉnh khoảng cách
Phần truyền động chính của máy sử dụng động cơ và bánh răng giảm tốc, tốc độ quay của động cơ được điều chỉnh bằng biến tần bởi vậy tốc độ quay luôn được đảm bảo ổn định. Truyền tốc độ được điều khiển bằng chương trình PLC. Roller truyền động chính và roller ép trên được làm bằng 40Cr được tôi cứng.
Thiết bị tiếp đất được lắp bên ngoài của roller truyển động chính gồm có chổi than, cáp đồng. Chổi than được kết nối trực tiếp lên bề mặt của Roller truyền động chính và dẫn dòng hàn để tránh cháy nổ trong quá trình hàn.
Hệ thống định vị tâm đẩy kéo sử dụng khi bắt đầu ghép bụng dầm và cánh dầm bằng thanh đấm và quả đấm. Những thanh dấm và quả đấm được dịch chuyển bằng các xilanh thủy lực.
Giàn con lăn là khung và các quả roller và truyền động bằng hệ thống xích và động cơ. Sau khi bụng dầm và cánh dầm được định tâm thì Roller ép trên sẽ ép xuống bằng hệ thống thủy lực, súng hàn sẽ đường ghép giữa bụng dầm
